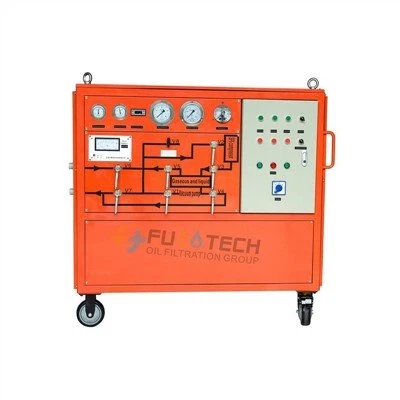

Mesin penanganan gas SF6, pemulihan dan pengisian ulang
Perangkat pemulihan gas FTHS Seri SF6 cocok untuk menyedot debu, mengisi, mengisi ulang, memurnikan dan memulihkan gas sulfur hexafluoride dalam peralatan listrik SF6. Sistem ini mencakup sistem pengisian dan pengisian ulang, sistem pemurnian, sistem kompresi dan sistem kondensasi, dan dapat digunakan dalam perusahaan catu daya, transmisi daya dan perusahaan rekayasa transformasi, pembangkit listrik, transmisi tegangan ultra-tinggi dan stasiun transformasi, dan pemeliharaan SF6.
Kinerja teknis
|
Model/ SPE Teknis |
Fths -12 |
Fths -20 |
Fths -40 |
|
|
Jenis |
Mobile dengan kastor |
|||
|
Kapasitas |
12 m3/jam |
19 m3/jam |
40 m3/jam |
|
|
Jenis kontrol |
Manual atau otomatis dengan plc (sesuai permintaan aktual) |
|||
|
Kompresor Pemulihan SF6 |
12 m3/jam |
19 m3/jam |
40 m3/jam |
|
|
Pemulihan |
Tekanan awal (20 derajat) (MPA) |
0 ~ 1.0 |
||
|
Tekanan Akhir (MPA) |
Kurang dari atau sama dengan 0. 053 |
|||
|
Waktu untuk memulihkan gas 1 m³ (h/ m³) |
Kurang dari atau sama dengan 0. 4 |
|||
|
Mengisi ulang |
Tekanan Awal (PA) |
Kurang dari atau sama dengan 133 |
||
|
Tekanan Akhir (MPA) |
0.8 |
|||
|
Waktu untuk mengisi gas 1 m³ (h/m³) |
Kurang dari atau sama dengan 0. 2 |
|||
|
Pemompaan vakum |
Laju pemompaan (m3/h) |
60 |
100 |
200 |
|
Batasi Vakum (PA) |
Kurang dari atau sama dengan 10 |
|||
|
Peningkatan vakum saat pelestarian vakum pada 133Pa (PA/24 jam) |
Kurang dari atau sama dengan 400 |
|||
|
Waktu untuk memompa vakum dari 0. 1mpa ke 133Pa (h/m³) |
Kurang dari atau sama dengan 0. 25 |
|||
|
Kemurnian gas SF6 setelah pemulihan |
Kemurnian gas SF6 |
Lebih besar dari atau sama dengan 99,9% |
||
|
Kadar air (ppm/v) |
Kurang dari atau sama dengan 60 |
|||
|
Kandungan minyak (ppm/v) |
Kurang dari atau sama dengan 10 |
|||
|
Kotoran (μm) |
Kurang dari atau sama dengan 1 |
|||
|
Tangki penyimpanan |
Metode penyimpanan |
Gas cair |
||
|
Max. Tekanan (20 derajat) (MPA) |
Kurang dari atau sama dengan 4 |
|||
|
Volume tangki (l) |
150 |
300 |
600 |
|
|
Bahan tangki |
Baja karbon |
|||
|
Kuantitas cairan tersimpan (kg) |
150 |
300 |
600 |
|
|
Tingkat kebocoran tahunan |
Kurang dari atau sama dengan 1% |
|||
|
Mode pencairan |
Kondensasi tekanan tinggi |
|||
|
Mode penguapan |
Pemanasan Listrik, Temp. Kontrol otomatis |
|||
|
Jenis regenerasi filter tipe kering |
Regenerasi Aktivasi Pemanasan Vakum |
|||
|
Waktu operasi bebas masalah berkelanjutan |
Lebih besar dari atau sama dengan 1000 jam |
|||
|
Waktu operasi bebas masalah kumulatif |
Lebih besar dari atau sama dengan 5000 jam |
|||
|
Catu daya |
380V, 60Hz, 3Phase |
|||
|
Suhu sekitar |
-10 derajat ~ 40 derajat |
|||
|
Total Power (KW) |
Kurang dari atau sama dengan 7 |
Kurang dari atau sama dengan 12 |
Kurang dari atau sama dengan 15 |
|
|
Sound Level DB (A) |
Kurang dari atau sama dengan 75 |
|||
|
Metode Pendinginan untuk Sistem |
Udara alami didinginkan |
|||
|
Sedang mengemas |
Dalam kasus kayu lapis standar |
|||
|
Kode HS |
8421399090 |
|||
|
Berat Bersih (kg) |
450 |
800 |
1100 |
|
|
Ukuran bersih (L × W × H) (mm) |
1600×830×1630 |
2200×1100×1800 |
2300×1180×1830 |
|
|
Aksesoris |
Bersama dengan selang yang diperlukan (10m), konektor (1 set), SEALING (1 set) |
|||
Fitur:
1) Sistem Vakum: Membutuhkan pompa vakum baling -baling putar untuk mencegah pengembalian minyak
2) Sistem Pemurnian: Dilengkapi dengan filter khusus yang membutuhkan pemanasan listrik dan efisien tinggi
Adsorben. Tanpa penggantian adsorben, sehingga hasil pemurnian lebih baik.
3) Sistem Kontrol: Mengadopsi katup khusus SF6 dengan teknologi terbaru.
4) Sistem Penyimpanan: Berikan tangki penyimpanan sesuai dengan persyaratan pengguna.
5) Sistem filtrasi bebas perawatan efisien tinggi sangat menjamin kualitas SF6 yang dipulihkan
6) Seluruh mesin didinginkan udara tanpa sumber air eksternal.
7) Sistem perlindungan suhu bawaan membuat sistem bekerja dengan baik bahkan pada derajat -20.
Proyek di tempat:
