1. Aplikasi
VLF adalah singkatan dari frekuensi yang sangat rendah. VLF umumnya dianggap 0. 1 Hz dan lebih rendah, aplikasi utamanya adalah untuk menguji kabel dielektrik padat, transformator, motor, generator, switchgear dan peralatan listrik lainnya.
Hipot VLF hanyalah penguji output AC tetapi dengan frekuensi output {{0}}. 1 Hz atau lebih rendah daripada 50/60Hz. Meskipun frekuensinya sangat rendah, masih merupakan arus bergantian dengan pembalikan polaritas setiap setengah siklus. Pada output 0,1 Hz, bukan 60Hz, dibutuhkan 600 kali lebih sedikit arus dan daya untuk menerapkan tegangan AC ke beban kapasitif, seperti kabel panjang.
2. Tes Hipot Menggunakan Teknologi VLF (sangat rendah frekuensi) untuk kabel daya
Pengujian VLF Hipot dan VLF sesederhana hanya AC hipot pada output frekuensi yang lebih rendah (di 0. 1 Hz). Satu -satunya cara untuk menguji beban kapasitansi tinggi dengan tegangan AC, seperti kabel dan motor/generator, adalah dengan menggunakan hipot AC VLF. Turunkan frekuensi, lebih rendah akan menjadi arus dan daya yang diperlukan untuk menguji beban kapasitif tinggi.
Alasan itu belum banyak digunakan selama lebih dari 4 ~ 5 tahun adalah karena hanya dalam 5 ~ 10 tahun terakhir telah ditentukan bahwa pengujian tegangan DC merusak kabel dielektrik padat dan merupakan cara yang tidak efektif untuk menentukan kualitas insulasi.
IEEE/EPRI/CEA dan badan -badan teknik dunia lainnya merekomendasikan level uji VLF untuk kabel dielektrik padat hingga tiga kali (3vo) garis ke tegangan ground untuk 15 + menit. Misalnya, sistem kabel 15 kV, dengan tegangan garis ke ground hingga 7.2kV, harus dilakukan pada 22kV.
Banyak perusahaan utilitas tidak melakukan apa pun dalam hal menguji kabel bawah tanah mereka dan membiarkan mereka gagal mengakibatkan perbaikan darurat yang diperlukan, pemadaman panjang, kehilangan pendapatan konsumsi dan pelanggan yang kesal. VLF adalah alat yang berguna untuk menghapus atau memperbaiki bagian yang salah dari kabel dalam shutdown yang direncanakan untuk menghindari atau mengatasi situasi yang tidak diinginkan.
3. Parameter teknis
|
Tegangan puncak: |
80KV |
|
Frekuensi output: |
{{0}}. 1Hz, 0. 05Hz dan 0.02 Hz (dapat dipilih) |
|
Sekering: |
20A |
|
Kapasitas beban maksimum: |
1.1μf@{{in2 --.1hz, 2.2μf@{ / {6 - - {{110 --5hz, 5.5μf@0.02Hz |
|
Akurasi Pengukuran: |
3% |
|
Tegangan kesalahan puncak positif dan negatif: |
Kurang dari atau sama dengan 3% |
|
Distorsi Gelombang Tegangan: |
Kurang dari atau sama dengan 5%. |
|
Lingkungan Kerja: |
Suhu: -10 ºC ~ +50 ºC, 85%RH. |
|
Indoor atau outdoor |
|
|
Berat: |
Unit Kontrol: 4kg |
|
Catu Daya: |
220V ± 10%, 50Hz ± 5% |
|
If using a portable generator, make sure the output voltage and frequency are stable. Power >3kw. |
4. Lebih banyak data teknis untuk berbagai model
|
Pola |
Tegangan Dinilai |
Kapasitas muatan |
Sekering |
Berat |
Tujuan |
|
Ftac-vlf -30/1.1 |
30kv |
0. 1Hz kurang dari atau sama dengan 1.1µf |
10A |
Pengontrol: 4kg |
10kv dan di bawah tegangan |
|
0. 05Hz Kurang dari atau sama dengan 2.2μF |
|||||
|
0. 02Hz Kurang dari atau sama dengan 5.5µf |
|||||
|
Ftac-vlf -40/1.1 |
40kv |
0. 1Hz kurang dari atau sama dengan 1.1µf |
10A |
Pengontrol: 4kg |
13kv dan di bawah tegangan |
|
0. 05Hz Kurang dari atau sama dengan 2.2μF |
|||||
|
0. 02Hz Kurang dari atau sama dengan 5.5µf |
|||||
|
Ftac-vlf -50/1.1 |
50kv |
0. 1Hz kurang dari atau sama dengan 1.1µf |
20A |
Pengontrol: 4kg |
15.75kV dan di bawah |
|
0. 05Hz Kurang dari atau sama dengan 2.2μF |
|||||
|
0. 02Hz Kurang dari atau sama dengan 5.5µf |
|||||
|
Ftac-vlf -60/1.1 |
60kv |
0. 1Hz kurang dari atau sama dengan 1.1µf |
20A |
Pengontrol: 4 kg |
18kvand di bawah tegangan |
|
0. 05Hz Kurang dari atau sama dengan 2.2μF |
|||||
|
0. 02Hz Kurang dari atau sama dengan 5.5µf |
|||||
|
Ftac-vlf -80/1.1 |
80kV (puncak) |
0. 1Hz kurang dari atau sama dengan 1.1µf |
20A |
Pengontrol: 4 kg |
35kV dan di bawah tegangan |
|
0. 05Hz Kurang dari atau sama dengan 2.2μF |
|||||
|
0. 02Hz Kurang dari atau sama dengan 5.5µf |
Rincian lebih lanjut tentang pengujian VLF 30/40/50/60/70/80/90KV, silakan hubungi Fuootech, kami memiliki tim teknologi profesional untuk merancang produk dan sistem yang dirancang dengan benar.
5. Fungsi & Fitur

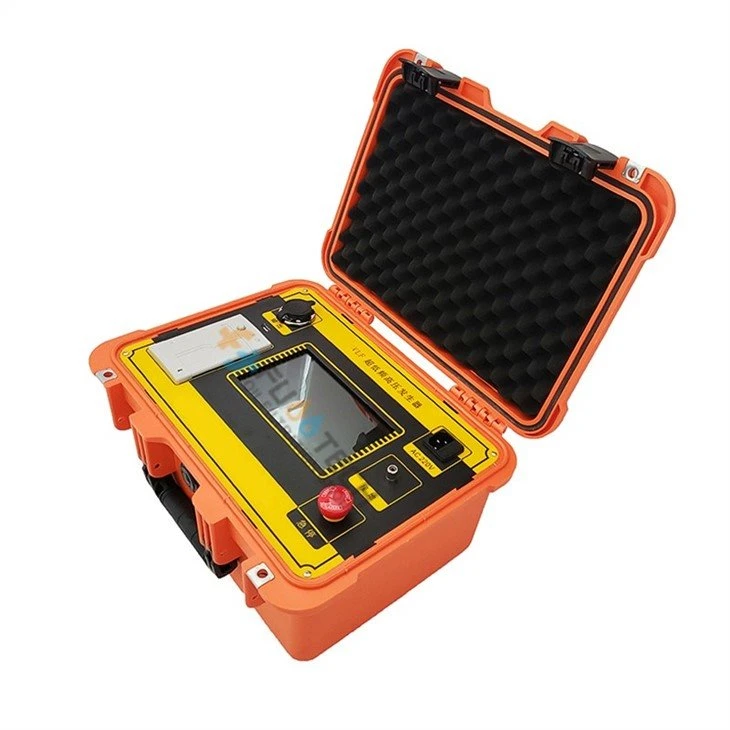

1). Mengadaptasi yang dikendalikan mikroprosesor, dapat mewujudkan set-up/bawah tegangan, mengukur dan melindungi secara otomatis. Intervensi manual diijinkan bahkan selama peningkatan tegangan otomatis.
2). Portabel, ukuran kecil dan ringan, mudah dipindahkan. Sangat nyaman untuk operasi di luar ruangan.
3). Layar sentuh LCD yang besar dapat menampilkan bentuk gelombang dengan jelas, dan laporan pengujian dapat dicetak melalui printer bawaan.
4). Data arus, tegangan, dan bentuk gelombang dapat disampel di sisi HV.
5). Resistor pelindung output tegangan tinggi disediakan dalam badan penambah tegangan dalam desain dan ini menghilangkan kebutuhan resistor pelindung tambahan yang terhubung di luar.
6). Sirkuit umpan balik negatif loop tertutup diadopsi. Tidak ada kapasitas yang meningkat selama outputting.
7). Over Voltage dan Protection Arus: Ketika output melampaui batasan, unit kontrol akan ditutup dalam 20ms.
6. Stok di kantor
7. Sedang mengemas, Pengiriman, Pengiriman dan pembayaran
8. Sertifikat
9. FAQ
Q1. Berapa kuantitas pesanan minimum?
Fuootech: 1 set.
Q2. Apakah produk akan diuji sebelum pengiriman?
Fuootech: Ya, tentu saja. QC pribadi akan memiliki prosedur pengujian yang ketat untuk semua produk sebelum pengiriman.
Q3. Berapa masa garansi Anda?
Fuootech: Kami menawarkan garansi 12 bulan untuk semua produk kami dari tanggal pengiriman. Bahkan jika periode garansi kedaluwarsa, kami masih menyediakan pemeliharaan seumur hidup, layanan teknis, dan pasokan suku cadang.
Q4. Bisakah kami mengunjungi pabrik Anda sebelum memesan? Apakah lemak dapat diterima?
Fuootech: Ya, tentu saja. Selamat datang untuk mengunjungi kami untuk memeriksa perusahaan dan produk kami di waktu luang Anda. Lemak dapat diterima.
Selamat datang untuk menghubungi kami untuk pertanyaan dan pesanan Anda.
